型号00001

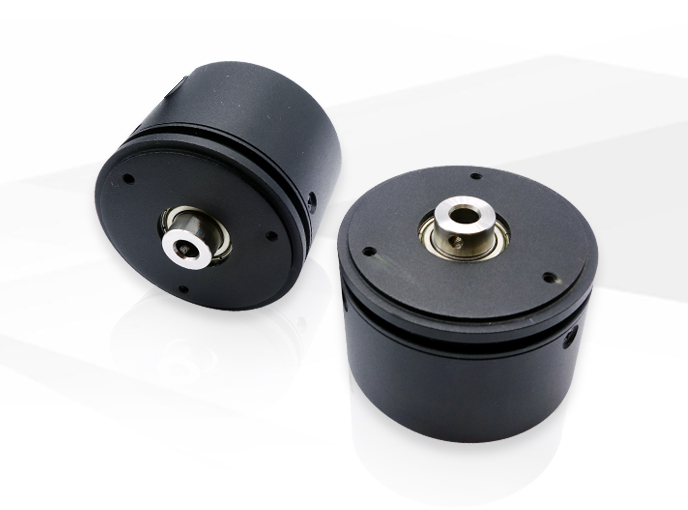

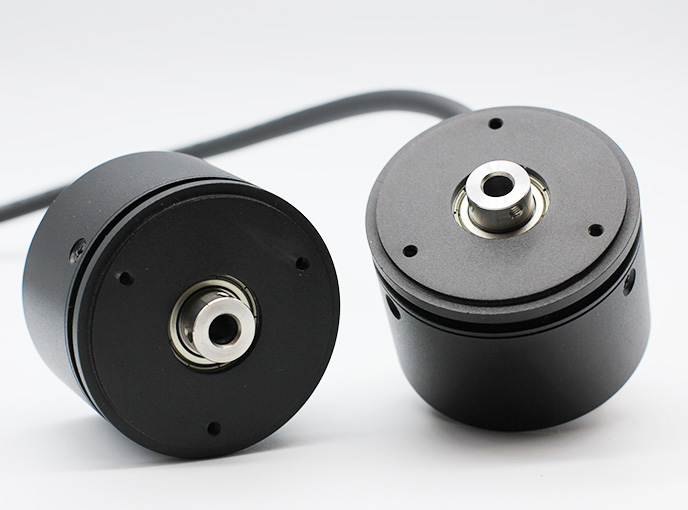

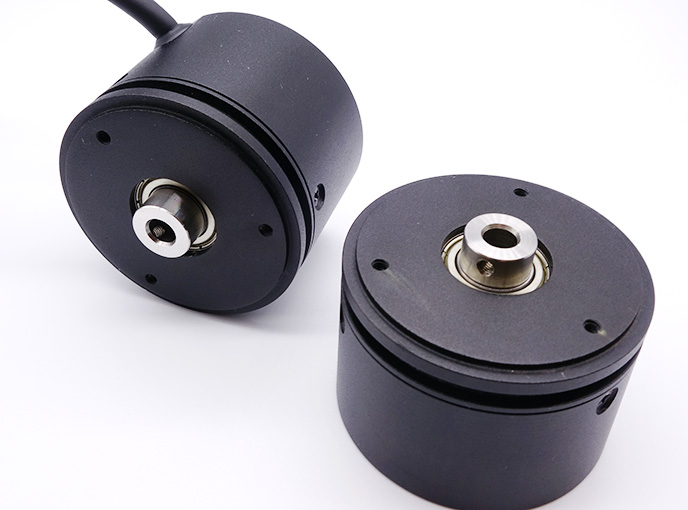

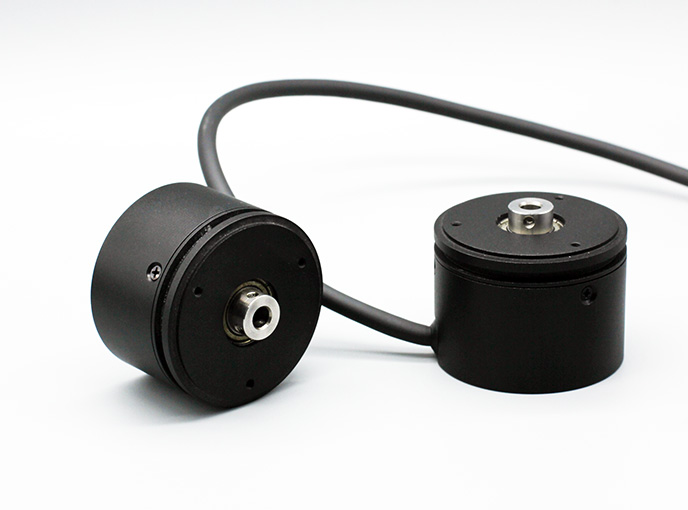

通用空心轴绝对值位移传感器

伊贝基的EAH系列编码器自带轴承和安装定子的弹簧,具有安装简单的特点,空心轴可以直接划入并固定在被测轴上。

详细参数
系列名称单圈绝对旋转位移传感器
型号
电气参数工作方式磁电/光电机械参数最大机械转速
额定电压DC5V±5%,典型值3.6V电池供电启动扭矩4mNm 典型值
额定电流<300 mA @ 正常工作外形尺寸
< 30uA @ 电池供电孔径
分辨率131072(17bit)@单圈
 6553616bit)@多圈
重量
重复定位精度<6 arcsec
多圈工作方式电子计数系统精度<2 arcsec
可选传输协议BiSS / SSI / 多摩川兼容 / 定制出线方向侧方出线/后方出线
信号输出方式差分输出 RS422 / RS 485转动惯量
信号上升/下降时间典型值 200 ns轴向负荷/径向负荷
通讯时钟频率≤4MHz@SSI接口环境参数抗冲击100g
≤10MHz@BiSS-C接口抗振动10g
波特率2.5Mbps @ 多摩川兼容防护等级 开放式结构
绝缘抗阻≥100MΩ(AC500V 1min)工作温度-20~85 °C
出线方式10芯排线/xx接插件工作湿度95% RH (不结露)
输出高电平幅值85% Vcc存储温度-20~85 °C
输出低电平幅值<0.5 V存储湿度< 90% RH


特点描述

伊贝基的EAH系列编码器自带轴承和安装定子的弹簧,具有安装简单的特点,空心轴可以直接划入并固定在被测轴上。

资料下载
上传时间:2019-12-16
